Vous avez enfin trouvé la suspension luminaire qui va changer votre salle à manger. Elle est là, dans son carton, et il ne reste qu'une étape : la brancher. C'est souvent le moment où l'on hésite. Quel fil va où ? Faut-il un électricien ? Et si on se trompe ? Bonne nouvelle : brancher une suspension est l'un des travaux électriques les plus simples de la maison. Avec le courant coupé, les bons repères de couleurs et un connecteur adapté, il faut en général 20 à 30 minutes.
Dans ce guide, on vous explique comment reconnaître chaque fil au plafond, comment brancher une suspension avec 2, 3 ou 4 fils, que faire avec un boîtier DCL, un domino ou une borne Wago, et quelles erreurs éviter. Si un point vous paraît flou, on vous dit aussi quand il vaut mieux appeler un électricien.
À retenir
- Coupez le courant au disjoncteur, pas seulement à l'interrupteur, et vérifiez l'absence de tension.
- Fil bleu = neutre, fil vert-jaune = terre, fil marron, rouge ou noir = phase.
- On raccorde couleur avec couleur : phase avec phase, neutre avec neutre, terre avec terre.
- C'est le crochet du plafond qui porte le poids, jamais les fils.
Sommaire
Avant de brancher une suspension : ce qu'il faut préparer
Un branchement réussi se prépare. La plupart des difficultés viennent d'un oubli avant de monter sur l'escabeau : un outil qui manque, une suspension trop longue, un plafond qu'on n'a pas regardé. Prenez cinq minutes pour tout réunir.
Les outils nécessaires
| Outil | À quoi il sert |
|---|---|
| Escabeau stable | Travailler les deux mains libres, à bonne hauteur |
| Tournevis isolé (plat et cruciforme) | Ouvrir la rosace, serrer les bornes |
| Vérificateur d'absence de tension (VAT) ou testeur | Être sûr que les fils ne sont plus sous tension |
| Pince à dénuder | Préparer l'extrémité des fils si besoin |
| Connecteurs (Wago ou domino) ou fiche DCL | Raccorder les fils proprement |
| Lampe frontale | Voir clair, puisque le courant est coupé |
| Mètre | Régler la hauteur de la suspension |
Vérifier la suspension avant de toucher au plafond
Sortez la suspension de son carton et vérifiez que tout est là : rosace (le cache qui se fixe au plafond), vis, câble, douille. Tenez-la sous votre plafond pour juger de la taille et de la hauteur. C'est maintenant qu'il faut le faire : une fois le câble coupé à la bonne longueur, la suspension ne peut plus être renvoyée. Chez Maison Aubeval, vous avez 30 jours pour changer d'avis tant qu'elle n'est pas installée.
Regarder son plafond
Démontez l'ancien luminaire (courant coupé) et observez ce qui sort du plafond. Vous trouverez l'une de ces trois situations : un boîtier DCL (un petit socle rond avec une prise en dessous), des fils nus qui sortent d'un trou, ou des fils déjà raccordés dans un domino. Notez aussi le nombre de fils : 2, 3 ou parfois 4. C'est ce qui décide de la méthode.
Les couleurs des fils électriques : qui fait quoi ?
En France, la norme NF C 15-100 fixe un code couleur simple. Une fois qu'on l'a en tête, le branchement d'un luminaire devient presque un jeu d'associations.
| Couleur du fil | Nom | Lettre sur la borne | Rôle |
|---|---|---|---|
| Bleu (ou bleu clair) | Neutre | N | Ramène le courant |
| Vert et jaune | Terre | ⏚ ou PE | Protège en cas de défaut |
| Marron, rouge ou noir | Phase | L | Amène le courant |
| Orange, violet, autre couleur | Navette ou retour lampe | L | Relie l'interrupteur au luminaire |
Où brancher le fil marron et le fil bleu ?
Sur le câble de votre suspension, le fil marron est la phase : il se raccorde au fil de phase du plafond (rouge, marron, noir ou orange). Le fil bleu est le neutre : il se raccorde au fil bleu du plafond. Sur une fiche DCL ou un bornier, la phase va sur la borne L et le neutre sur la borne N.
Et si les couleurs ne correspondent pas ?
Dans les logements anciens, les couleurs ne respectent pas toujours le code actuel : deux fils gris, un fil noir et un fil rouge… Dans ce cas, ne devinez pas. Un testeur de tension (courant rétabli, avec prudence) permet de repérer la phase ; sinon, c'est le moment de demander conseil à un électricien.
Comment brancher une suspension, étape par étape
Voici la méthode complète pour une suspension classique (douille E27, câble réglable, rosace). Elle prend 20 à 30 minutes, réglage de la hauteur compris.
1. Couper le courant au disjoncteur
Éteindre l'interrupteur ne suffit pas : selon le câblage, la phase peut rester présente au plafond. Coupez le disjoncteur du circuit d'éclairage (ou le disjoncteur général en cas de doute), puis vérifiez avec votre testeur que les fils ne sont plus sous tension.
2. Fixer le support au plafond
Selon le modèle, fixez la barrette de fixation ou le crochet fourni avec la rosace. Si votre plafond a un boîtier DCL, le crochet est déjà là. C'est ce support qui va porter le poids de la suspension, pas les fils.
3. Préparer le câble à la bonne longueur
Réglez la hauteur avant de raccorder : au-dessus d'une table, le bas de la suspension doit se trouver à 75-85 cm du plateau. Ajoutez la hauteur de la rosace et quelques centimètres de marge pour le raccordement. Si vous coupez le câble, dénudez chaque fil sur environ 1 cm.
4. Raccorder les fils
Raccordez couleur avec couleur : la terre (vert-jaune) en premier, puis le neutre (bleu), puis la phase (marron). Si votre suspension n'a que deux fils, c'est normal : elle est en double isolation (classe II), et le fil de terre du plafond reste isolé dans son propre connecteur.
5. Ranger les fils et fermer la rosace
Repliez les fils sans les écraser, glissez-les dans la rosace et vissez celle-ci contre le plafond. Vérifiez que le câble est bien tenu par son serre-câble : en tirant légèrement dessus, rien ne doit bouger au niveau des connexions.
6. Mettre l'ampoule et rétablir le courant
Vissez une ampoule adaptée au culot (E27 pour la plupart de nos modèles), rétablissez le courant et testez. Si la lumière ne s'allume pas, recoupez le courant et vérifiez chaque connexion.
Comment brancher une suspension avec 2 fils ?
C'est le cas le plus simple. Au plafond, vous avez une phase (marron, rouge ou noir) et un neutre (bleu). Votre suspension a un fil marron et un fil bleu : on relie marron avec la phase, bleu avec le neutre, et c'est terminé.
Deux fils au plafond, trois fils à la suspension
Si votre suspension a un fil vert-jaune mais que le plafond n'a pas de terre (fréquent dans les logements anciens), le fil de terre de la suspension est isolé dans un connecteur et rangé dans la rosace. La lampe fonctionne normalement, mais la protection contre les défauts est moins bonne : c'est une bonne raison de faire vérifier l'installation, surtout pour une suspension en métal.
Deux fils de la même couleur
Deux fils identiques (deux noirs, deux gris) : impossible de savoir à l'œil lequel est la phase. Pour une suspension avec une simple douille, le sens n'empêche pas l'allumage, mais pour la sécurité la phase doit arriver sur la borne L. Un testeur de tension permet de la repérer.
Comment brancher un lustre avec 3 ou 4 fils ?
Trois fils au plafond, c'est la configuration standard d'une installation récente : phase, neutre et terre. On raccorde les trois couleur avec couleur, comme décrit plus haut.
Quatre fils, c'est souvent le signe d'un éclairage commandé par deux interrupteurs (va-et-vient) ou d'un double allumage. Le quatrième fil peut être une navette ou un retour lampe. Dans ce cas, le fil qui alimente la lampe n'est pas forcément le marron : il faut l'identifier avant de brancher. Si vous n'êtes pas sûr de vous, notez la position de chaque fil de l'ancien luminaire avant de le démonter et prenez une photo : c'est souvent la façon la plus simple de refaire le même branchement.
| Fils au plafond | Configuration probable | Comment brancher |
|---|---|---|
| 2 fils | Phase + neutre, sans terre | Marron sur phase, bleu sur neutre ; terre de la suspension isolée |
| 3 fils | Phase + neutre + terre | Couleur avec couleur |
| 4 fils | Va-et-vient, double allumage | Repérer le retour lampe ; en cas de doute, électricien |
DCL, Wago ou domino : quel connecteur choisir ?
Le connecteur est la pièce qui relie les fils du plafond à ceux de la suspension. Il en existe trois grands types.
Le boîtier DCL
Le DCL (dispositif de connexion pour luminaire) est imposé par la norme dans les installations neuves ou rénovées. Il se compose d'un boîtier encastré au plafond, avec un crochet, et d'une fiche qu'on raccorde à la suspension avant de la clipser. Avantage : on peut décrocher la suspension sans toucher aux fils du plafond.

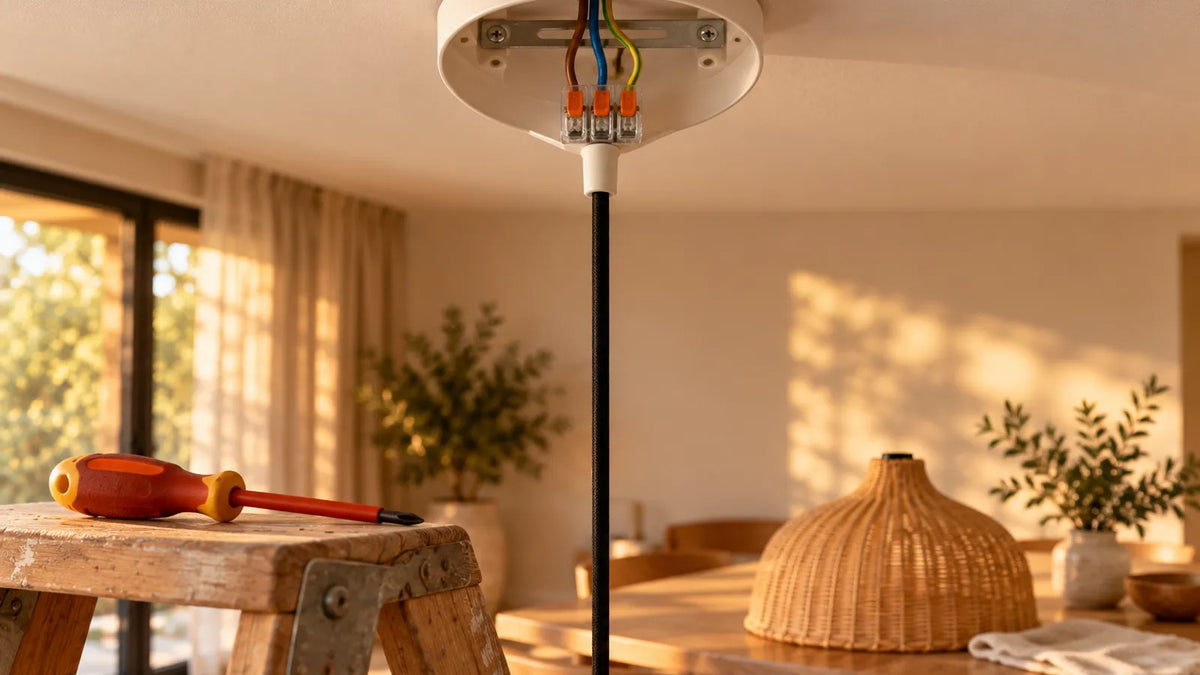

La borne Wago (connecteur à levier)
Les bornes Wago sont des connecteurs transparents à leviers : on lève le levier, on glisse le fil dénudé, on abaisse. Le contact est sûr, on voit si le fil est bien enfoncé, et il n'y a rien à serrer. C'est aujourd'hui la solution la plus simple pour un particulier.
Le domino
Le domino est la barrette à vis classique. Il fonctionne, mais une vis mal serrée peut chauffer avec le temps, et un fil souple écrasé peut se desserrer. Si vous l'utilisez, serrez fermement et tirez sur chaque fil pour vérifier.
| Connecteur | Facilité | Sécurité | Pour qui ? |
|---|---|---|---|
| Fiche DCL | Très facile | Très bonne | Plafonds récents équipés d'un boîtier DCL |
| Borne Wago à levier | Très facile | Très bonne | Fils nus au plafond, débutant |
| Domino à vis | Moyenne | Bonne si bien serré | Dépannage, anciens luminaires |
Les erreurs à éviter quand on branche une suspension
- Se contenter de l'interrupteur : coupez toujours au disjoncteur.
- Laisser la suspension pendre par ses fils : le poids doit reposer sur le crochet ou la barrette, sinon les connexions finissent par lâcher.
- Couper le câble trop court : mesurez deux fois, coupez une fois. On peut toujours raccourcir, jamais rallonger proprement.
- Laisser du cuivre visible hors du connecteur : dénudez juste ce qu'il faut (environ 1 cm).
- Oublier la terre du plafond : même si la suspension n'en a pas, le fil vert-jaune doit rester isolé dans un connecteur.
- Choisir une ampoule trop puissante : respectez la puissance maximale indiquée, surtout sous un abat-jour en rotin, en bambou ou en papier. Une LED chauffe très peu.
Quand faut-il appeler un électricien ?
Brancher une suspension sur un point lumineux existant est à la portée de tous. En revanche, faites appel à un professionnel si :
- vous ne parvenez pas à couper ou à vérifier l'absence de tension ;
- les fils sont abîmés, noircis, ou les couleurs ne permettent pas de les identifier ;
- il y a 4 fils ou plus et vous ne savez pas lequel alimente la lampe ;
- il n'y a pas de point lumineux à l'endroit voulu (il faut créer ou déporter une alimentation) ;
- la suspension est lourde et le plafond est en plaque de plâtre sans support adapté.
Un électricien facture généralement ce type d'intervention comme un petit dépannage. C'est rarement du temps perdu : il vérifie au passage l'état de votre installation.
Nos suspensions faciles à brancher
Toutes nos suspensions sont livrées avec leur rosace, leur câble réglable et une notice. La plupart utilisent une douille E27, la plus courante, pour une ampoule facile à trouver et à changer. Pour un premier branchement, privilégiez un modèle léger, avec un câble textile souple : c'est le plus simple à manipuler en haut de l'escabeau. Vous trouverez toute la sélection dans notre collection suspension luminaire.
Trois suspensions légères, simples à poser
La cloche en rotin Anduze est tressée à la main et très légère. La boule en verre fumé Sète et la céramique émaillée Salernes ont un câble réglable de 120 à 150 cm, pratique pour trouver la bonne hauteur au-dessus d'une table ou d'un îlot.
Questions fréquentes
Comment brancher les fils sur un luminaire ?
Courant coupé au disjoncteur, raccordez couleur avec couleur : le vert-jaune sur la terre, le bleu sur le neutre (N), le marron sur la phase (L). Utilisez une fiche DCL, une borne à levier ou un domino bien serré, puis fixez la rosace.
Comment brancher les fils bleu et marron d'un lustre ?
Le fil bleu du lustre va sur le fil bleu du plafond (neutre). Le fil marron va sur la phase du plafond, qui peut être rouge, marron, noire ou orange.
Comment brancher un lustre avec 3 fils ?
Trois fils, c'est phase, neutre et terre. Raccordez chacun avec le fil de même rôle au plafond : vert-jaune avec vert-jaune, bleu avec bleu, marron avec la phase.
Comment brancher un lustre à 2 fils ?
Le lustre est en double isolation : reliez le marron à la phase et le bleu au neutre. Si le plafond a un fil de terre, isolez-le seul dans un connecteur.
Peut-on brancher une suspension sans DCL ?
Oui. S'il n'y a pas de boîtier DCL, raccordez les fils avec des bornes à levier dans la rosace, et fixez la suspension à un crochet ou une barrette vissés au plafond.
